試験設備

電気的試験設備

双方向 Programmable Power Supply

• 電源波形シミュレーション
• PBZ20-20：6 EAを保持
• PBZ40-10：1EA保持

テスト中

• E-10 短時間の中断
• E-13 ピン中断
• サージ、EFTバースト、停電、負荷ダンプ

双方向 Programmable DC Power Supply (高電圧)

• 出力電圧：0～1500V
• 出力電流: -40 ~ 40 A
• 出力: -18 ~ 18 Kw
• 6個

双方向ACパワー

• 出力電圧：0～350V
• 出力電流: 90 A (RMS)
• 出力電力：15 kVA
• 6個

電気/絶縁特性
試験設備

双方向 Programmable DC Power Supply (高電圧)

• 出力電圧：0～1500V
• 出力電流: -40 ~ 40 A
• 出力: -18 ~ 18 Kw

超絶縁系（SM7120）

• 2,000V(設定分解能0.1V)の電圧出力が可能
• 最高2×1019Ω表示

恒温/恒湿器

• (-70 ~180) °C
• （10〜98）％R.H.
• 1100×1000×1000mm(内積)
• 温度上昇率：4.7°C / min
• 温度降下率：4.1°C / min
• 最大荷重：300キロ

IP散水試験機

• 部屋の大きさ：7,000x5300x3600 mm
• ISO 20653、IEC 60529によるIPX1、2、3、4、4K、5、6、6K、7、8、UL50、IPX9K

複合振動試験機

• （3～2000）Hz
• 最大加速度：100 g
• テーブルサイズ: 1000 x 1000 mm
• 正弦波、ランダム波、ショック波
• ソル、ロー
• 複合チャンバー結合可能

複合腐食試験機

• 1460X820X460ミリメートル
• EMPスプレーモード：60℃
• 温度乾燥モード: 70°C
• 地上モード温度: 60 °C
• 温度保持モード: 60 °C

テストSETUP

[電気的性能試験 - 電源]

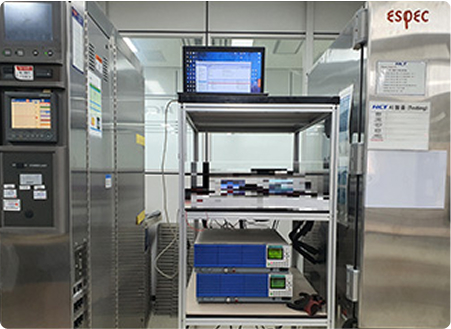

[電気的性能試験 - 環境条件]

[電気的性能試験 – Power pattern simulation]

[電気的性能試験 – Short / Pin interruptions]

[電気的性能試験 - 耐電圧/絶縁抵抗]

[電気的性能試験 – ESD]

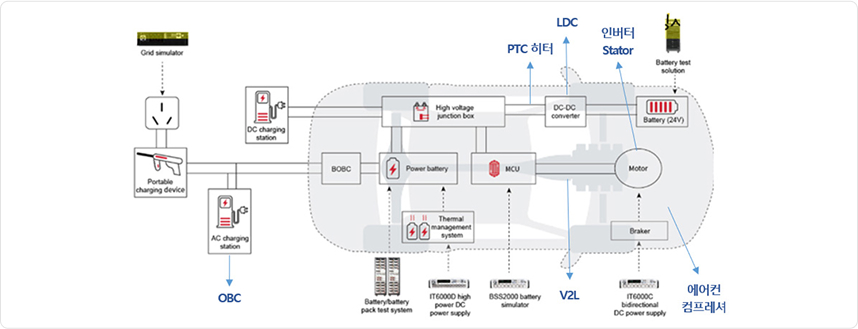

EV部品/高電圧関連試験の紹介

EVシステム（PTCヒーター、LDC、OBC、Stator、V2L、緩速充電器、インバータなど）耐環境試験/電気的信頼性試験可能

AC Power/load：15 kW級（6 EA）、DC Power/load：18 kW級（6 EA）、チラーなど試験ユーティリティを保有中

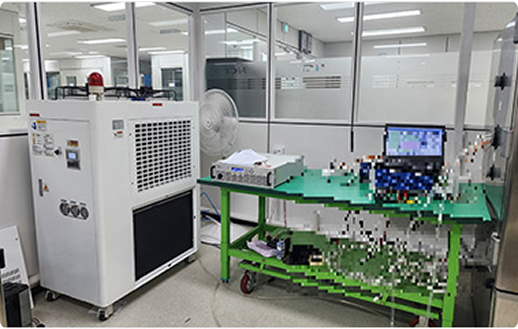

[電気的性能試験 - 高電圧電装品]

EV Stator耐久試験設備の紹介

絶縁耐久
（厳しい環境耐久）
試験設備

大型高温オーブンチャンバー

• 1,000(幅) x 1,000(奥行) x 1,000(高さ) mm
• 25℃～280℃

恒温恒湿チャンバー

• 1,100(幅)×1,000(奥行)×1,000(高さ)mm
• -75℃～180℃、（10～98）％RH

振動試験機

• 1,000(幅)×1,000(奥行)mm
• 3 Hz ~ 2 kHz
• テスト波形: 正弦波、ランダム波、ショック波

電気/絶縁特性
試験設備

双方向 Programmable Power Supply

• EV用モータ、インバータ駆動モータ巻線の絶縁試験
• 開放出力：0.5 kVpeak〜5.0 kVpeak
• 炎放電回数をカウントして表示
• コロナ放電回数を算出してパーセンテージを表示

電気安全アナライザー

• ACW((50~60)Hz、(0.5~5)kV、
  (0.1～100)mA)、DCW((0.5～7.2)kV、10mA)
• R((25~1000)V、250MΩ~100GΩ))

超絶縁系（SM7120）

• 2000V（設定分解能0.1V）の電圧出力が可能
• 最高20000PΩ表示

抵抗計（RM3544）

• 300 mA、0.000 mΩ ～ 3.5 MΩ
• DC 300 mA ～ DC 500 mA
